Fabrikat: Sitec / Trumpf
Baujahr: 2013

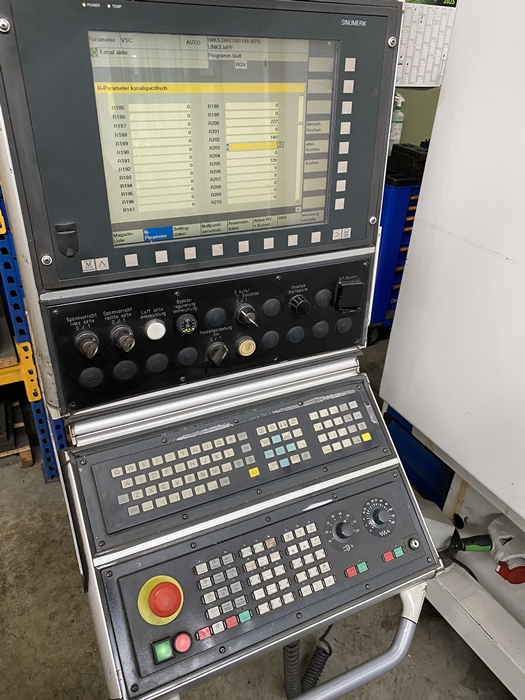

Steuerung: Siemens 840 D mit Fernbedienung
1 Laseranlage mit 1 Beladestation, je 2 Nester
Bis zu 4 Schweißvorrichtungen
Strahlquelle: Scheibenlaser Trumpf Trudisk 3302
Betriebsstunden: ca. 70.000 h
Max. Werkstückabmessungen: ca. 300 x 100 x 100 mm
Größere Werkstücke möglich
Strahlführung über Laserlichtkabel (LLK)
Laserschweißen mit Trumpf-Schweißoptik BEO D 70 auf einem Achssystem
Inline-Laserüberwachungssystem zur Schweißnahtüberwachung
Schweißgeschwindigkeiten: bis 5600 mm/min
Schweißen mit Schutzgas möglich (für Aluminium oder Edelstahl)
Vorrichtungen können wassergekühlt werden
2 Stück Drehachse pro Tischseite, einzeln programmierbar
Programmierung:
4 Zylinderspannkreise je WKZ
10 Eingänge über Schleifringdrehverteiler
8 weitere Eingänge über Funksystem je WKZ
Eingänge über Benutzeroberfläche frei parametrierbar
(Endlage / Teilekontrolle / Rüstkontrolle)
Spann-/Löseprogramme und Teileabfragen vollständig über NC-Programm programmierbar
Keine SPS-Programmierung notwendig
Anlage vollständig über Siemens-Steuerung programmierbar (G-Code)
Laser über Trumpf TruControl programmiert und über Siemens-Steuerung (G-Code) aufgerufen
Richtwerte Ausbringungen:
T1:
2 Schweißnähte (je I=100 mm, Einschweißtiefe=1,5 mm)
T2:
17 Schweißnähte (je I=10 mm, Einschweißtiefe=1,2 mm)
